Выпрямители тиристорные зарядно-подзарядные ВТЗП
 |
 |
|
 |
Область применения
ВТЗП – это автоматическое зарядно-подзарядное устройство с выходами постоянного напряжения, предназначенное для питания потребителей и параллельной работы со стационарными открытыми свинцово-кислотными аккумуляторными батареями, герметизированными свинцово-кислотными аккумуляторными батареями с рекомбинацией газа и никель-кадмиевыми аккумуляторными батареями.
ВТЗП формирует постоянное напряжение для содержания аккумуляторной батареи в режиме автоматического постоянного подзаряда, и питания нагрузки. Аккумуляторная батарея подключается параллельно нагрузке и, следовательно, это устройство хорошо работает с кратковременными пиковыми перегрузками.
ВТЗП обеспечивает все режимы заряда/подзаряда АБ и питание нагрузки полностью в автоматическом режиме. Обслуживающий персонал вмешивается в работу только в случае появления сигналов об ошибках или для выполнения стандартных периодических проверок.

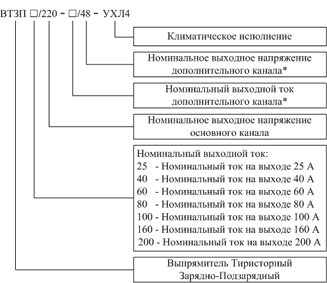

Структура условного обозначения ВТЗП |
Структурная схема ВТЗП |
 |
|
Функциональные особенности
- компенсация выходного напряжения в зависимости от температуры содержания АБ;
- аварийная сигнализация;
- средства измерения напряжения и токов нагрузки;
- разъемы подключения внешней сигнализации;
- контроль минимального и максимального значения выходного напряжения;
- контроль сопротивления изоляции полюсов;
- устройство мониторинга MU1000 (опция, устанавливается по дополнительному заказу).
Основные технические характеристики
|
Параметр
|
Ед. изм.
|
Значение параметра
|
|
Система питания от сети
|
|
3 – фазная без N
|
|
Входное линейное напряжение
|
В
|
380 ± 15 %
|
|
Частота питающей сети
|
Гц
|
50 ± 5 %
|
|
Номинальное выходное напряжение
|
|
|
|
Основного канала
|
В
|
220
|
|
Дополнительного канала
|
В
|
42
|
|
Диапазон регулированиявыходного напряжения:
|
|
|
|
Основного канала
|
В
|
150-270
|
|
Дополнительного канала
|
В
|
12-72
|
|
Стабильность выходного напряжения при ± 10 % колебаниях сетевого напряжения и 10-100 % изменениях нагрузки
|
%
|
< 0,5
|
|
Пульсации выходного напряжения при работе на активную нагрузку с отключенной аккумуляторной батареей
|
%
|
< 1
|
|
Длительный ток нагрузки
|
А
|
25\40\60\80\100\150\200
|
|
Ограничение выходного тока
|
%
|
105
|
|
Вольтамперная характеристика
|
|
UI (IU)
|
|
Коэффициент полезного действия
|
%
|
> 85
|
|
Вид конструкции
|
|
Шкаф
|
|
Цвет корпуса
|
|
RAL 7032
|
|
Способ обслуживания
|
|
Односторонний
|
|
Степень защиты, по ГОСТ 14254-80
|
|
IP20
|
|
Охлаждение
|
|
Естественная вентиляция
|
|
Режим работы
|
|
Непрерывный
|
|
Рабочий диапазон температур
|
º С
|
0 – 45
|
|
Влажность окружающей среды (без конденсации)
|
%
|
< 95
|
|
Высота над уровнем моря
|
м
|
< 1000
|
|
Габаритные размеры высота, ширина, глубина
|
мм
|
1800, 800, 600 (400)*
|
|
Срок службы
|
лет
|
Не менее 20
|
* Доступно для заказа зарядно-подзарядное устройство 2-ВТЗП 25/220 глубиной 400 мм.
|
Описание 2-ВТЗП 25/220 глубиной 400 мм >> |
|
Большой выбор конфигураций позволяет получить необходимый режим питания нагрузки, оптимизировать работу системы и сохранить максимальный срок службы аккумуляторных батарей.
|
Описание на ВТЗП >> |
|
|
||
|
Типовые комплекты питания на основе ВТЗП >> |
|
|
||
|
Заказной лист на ВТЗП >> |
|
|
