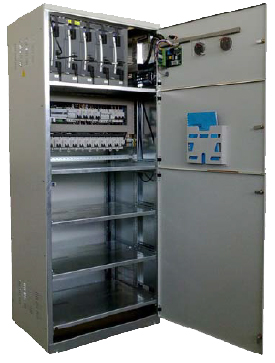

Модульные комплектные установки постоянного оперативного тока типа "УОТ-М"

НАЗНАЧЕНИЕ

Модульные комплектные установки оперативного тока серии «УОТ-М» применяются для бесперебойного электроснабжения постоянным током ответственных потребителей, как в нормальном режиме, так и при авариях во внешних сетях электроснабжения.

ОБЛАСТЬ ПРИМЕНЕНИЯ

«УОТ-М» предназначены для электроснабжения устройств управления, сигнализации, релейной зашиты, противоаварийной автоматики, связи и другого технологического оборудования:

в энергетике
в нефтегазовой отрасли
в добывающей и перерабатывающей промышленности
на железной дороге и других объектах транспортной инфраструктуры

ОСНОВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Малые габариты и комплектация современными аккумуляторными батареями позволяет применять системы «УОТ-М», например, на подстанциях блочного и контейнерного исполнения, для децентрализованного электроснабжения на крупных объектах, а также на необслуживаемых и удаленных объектах.
Высокая надежность благодаря модульному принципу построения встроенного зарядно-выпрямительного устройства, с возможностью резервирования N+1, N+2 и т.д. и заменой неисправных модулей без отключения потребителей
Полный набор функций контроля и управления, в том числе – дистанционного, в соответствии с современными требованиями к системам оперативного постоянного тока энергетических объектов.
Естественное охлаждение снижает требования к условиям эксплуатации и объемы технического обслуживания

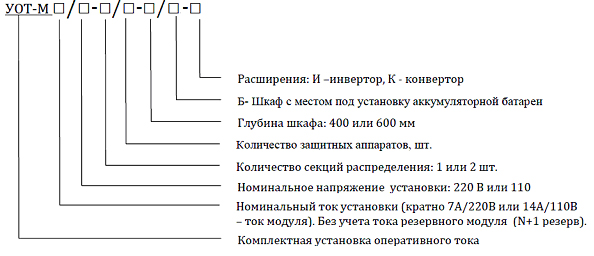

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример маркировки изделия: УОТ-М 28/220-2/12-400/Б - комплектная установка оперативного тока модульная, номинальный ток установки – 28А, номинальное выходное напряжение 220В, 12 фидеров распределения на двух секциях, в шкафу глубиной 400 мм с местом под аккумуляторную батарею.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	Параметр	Стандартное значение	По заказу

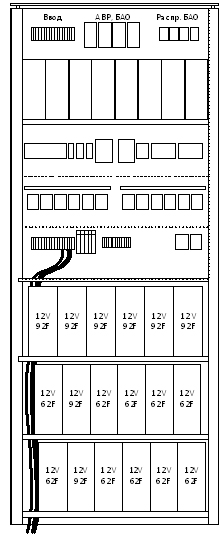

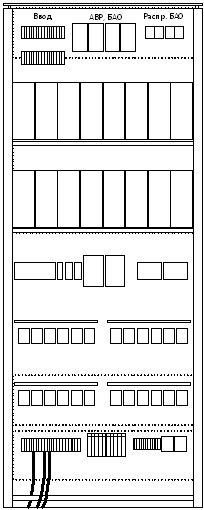

Общие	Габариты установки Высота х Ширина х Глубина, мм	Вар1. 2000х800х400 с отсеком для батарей Вар2. 2000х800х600 с отсеком для батарей Вар3. 2000х800х600 без отсека для батарей	Цоколь 100 мм Дополнительный шкаф для батарей: 1. 2000х600х600 2. 1800х800х600
	Количество выпрямительных модулей 1.6 кВт, шт.	Вар1. 1-5 Вар2. 1-8 Вар3. 1-16
	Цвет корпуса	RAL 7035
	Ввод кабелей	Снизу	Сверху
	Степень защиты	IP20	До IP 31
	Рабочая температура, °С	-10…+40
	Влажность, %	До 95, без конденсации

Вход	Напряжение, В	Вар 1. 220+N, ±25% Вар 2-3. 3х380+N, ±25%	3х380+N, ±25% 3х220, ±25%
	Количество вводов. Шт	1	2 с АВР
	Частота, Гц	45-65
	Коэффициент мощности	0,99
Выход	Номинальное напряжение, В	220	24/ 48/ 60/110
	Диапазон регулирования выходного напряжения, В	189-265
	Максимальный выходной ток одного модуля при номинальном напряжении, А	7,2	45,8/32,7/26,7/14,5
	Стабилизация выходного напряжения, %	±0,3
	Пульсации выходного напряжения, мВ	<100
	КПД,%	>92

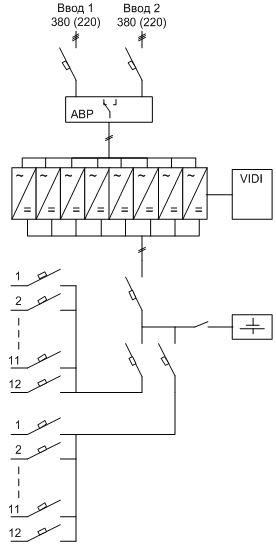

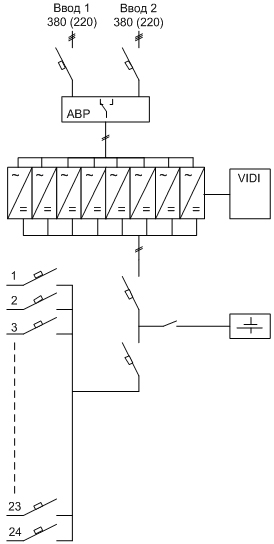

Секция распределения	Количество секций	1	2
	Тип защитных аппаратов ввода секций	Выключатели-разъединители с предохранителями NH	Автоматические выключатели
	Тип защитных аппаратов	Выключатели-разъединители с предохранителями 10x38	Модульные автоматические выключатели 2-63 А
	Количество защитных аппаратов, шт	Вар 1-2. До 12 Вар 3. До 24
	Защита батарей от глубокого разряда	Нет	Да
Аккумуля-торные батареи	Максимальная емкость герметизированной батареи с фронтальными выводами, Ач	Вар1. До 62 Вар2. До 92 Вар3. Внешняя батарея	Без батарей Батареи любого типа и емкости в шкафах или на стеллажах
	Количество моноблоков 12 В	17/18 для 220В	Другие варианты
Функцио-нальные блоки	Контроль изоляции на шинах	100/500/1000кОм	20-50/10-25 кОм
	Пофидерный контроль изоляции		Вар. 1-2. до 12 линий Вар. 3. До 18 линий
	Блок аварийного освещения		1 кВт/2 линии 2 кВт/4 линии
	Формирователь мигающего света (ШМС)		Прерыватель ПП-2А
	Защита от перенапряжений по выходу		Варистор
Мониторинг	Реле сигнализации (сух. контакты)	До 12
	Подключение ПК, локальной сети	RS232, Ethernet
	MODBUS	TCP/IP(Ethernet)	RTU/ASCIIА (RS485)
	Нормализаторы 4…20 мА	Нет	Ток батареи, ток и напряжение выхода
	Измерения	Дисплей модуля управления	Аналоговые приборы
Прочее	Инвертор DC/AC		Модульного типа Байпас
	Преобразователи DC/DC		Модульного типа
	Выпрямители AC/DCна напряжение, отличное от основного		Для заряда доп. элементов и т.п.
