Вводно-распределительные устройства

Область применения

Вводно-распределительные устройства собственных нужд 0,4 кВ производится по техническим условиям ТУ 3434–003–84991183–08 «Устройства комплектные низковольтные распределения и управления, полностью испытанные шкафного исполнения».

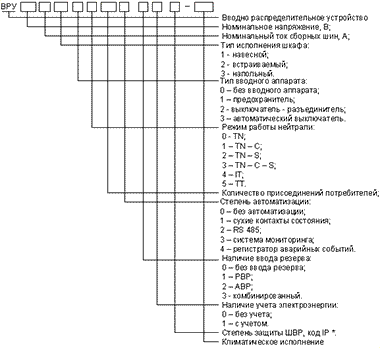

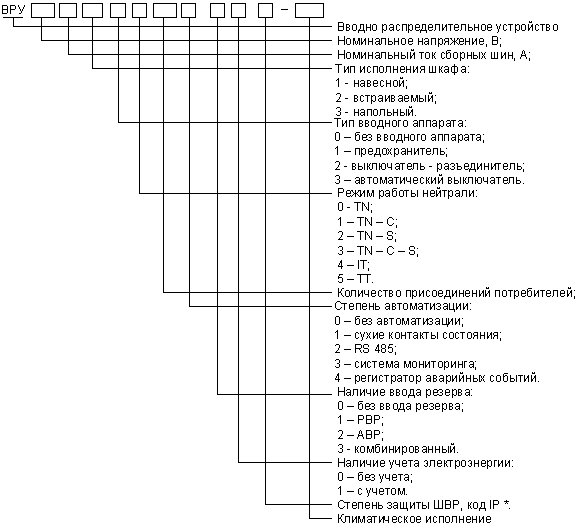

Структура условного обозначения ВРУ-0,4 кВ

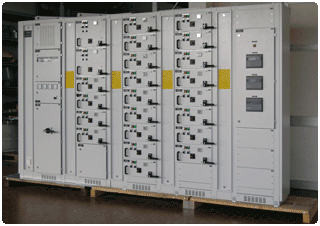

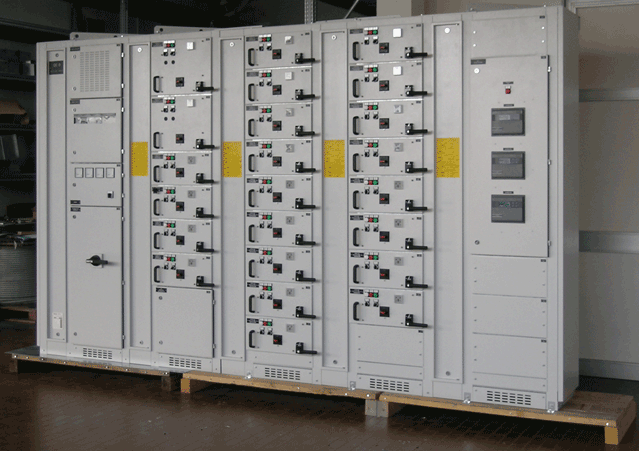

Конструкция ВРУ

ВРУ изготавливаются на базе корпусов серии «ЭМА» и поставляются в виде отдельных шкафов. Соединения электрических цепей выполнены в пределах одного шкафа.

Шкафы ВРУ имеют блочное исполнение одностороннего обслуживания.

Крыша шкафов съемная, что обеспечивает свободный доступ к силовым сборным шинам.

Лицевая сторона шкафов представляет собой двери отсеков присоединений и лицевые панели функциональных блоков. Задние стенки шкафов - съемные.

Пол шкафа состоит из нескольких съемных металлических элементов, что позволяет легко вести подводку кабеля.

Шкафы имеют блочную конструкцию и включают в себя аппаратуру коммутации силовых цепей, цепей защиты, управления, автоматики, измерения, регулирования и сигнализации.

Каждый шкаф состоит из отсеков:


• сборных шин;
• функциональной аппаратуры;
• присоединений кабелей;
• отсек общих шинок.

В отсеке сборных шин расположены сборные и распределительные шины, соединенные между собой с помощью медных накладок, крепящихся стальными болтами. Шины выполнены из меди и крепятся на изоляторах.

Распределительные шины расположены за отсеком функциональной аппаратуры, где происходит соединение с контактами блоков.

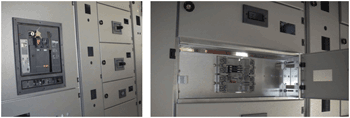

Конструкция шкафа предусматривает установку автоматических выключателей с ручным приводом в стационарном блоке, ручной привод с выносной рукояткой, электрический дистанционный привод (для вводных и секционных блоков).

В зависимости от типа и номинального тока нагрузки могут быть установлены автоматические выключатели стационарного исполнения, вытчного исполнения, выдвижного исполнения.

Блок состоит из металлоконструкции и закрепленной в ней аппаратуры: автоматических выключателей, реле, соединителей и т.д.

Состав ЩСН-0,4 кВ

ВРУ состоит из двух секций, запитанных через ввода 0,4 кВ от ТСН и секционного выключателя.

К каждой секции сборных шин подключаются потребители через автоматические выключатели.

Вводные и секционный выключатели имеют выкатное исполнение и оснащены электродвигательным приводом. Управление приводами выключателей осуществляется в ручном режиме или дистанционно через шину MODBUS.

Секционный выключатель обеспечивает питание секции при потери питания на ее вводе в автоматическом режиме. Для защиты ВРУ от неправильных коммутаций между вводными и секционными выключателями предусмотрена схема блокировки, которая допускает только безопасные коммутации.

Вводные секции оснащены приборами измерения токов и напряжений, счетчиками учета электроэнергии.

Автоматические выключатели фидеров присоединений обеспечены контактами состояния и положения типа «сухой» контакт. Обеспечивается вывод дистанционной сигнализации сигналов «включено/отключено», «аварийное отключение».

Питание цепей управления и сигнализации ЩСН осуществляется от щита оперативного постоянного тока напряжением 220 Vdc.
