Щиты постоянного тока

Область применения

Для управления и распределения нагрузки, защиты, сигнализации, приема и распределения электрической энергии постоянного тока для нужд электрических станций, подстанций и других энергетических объектов.

ЩПТ полностью соответствуют стандарту ОАО «ФСК ЕЭС» СО 153 - 34.20.122 - 2006 «Нормы технологического проектирования подстанций с высшим напряжением 35 - 750 кВ».

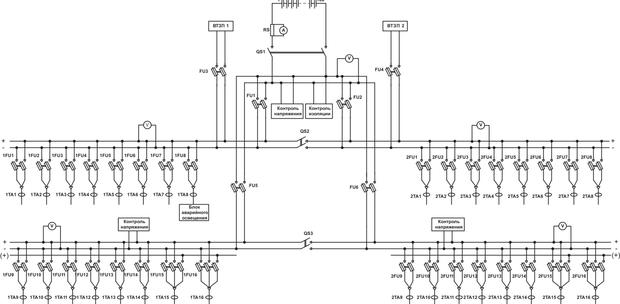

Шкафы ЩПТ изготавливаются как по типовым схемам завода-изготовителя, так и по индивидуальным схемам заказчика, согласованным с заводом.

•

  При изготовлении ЩПТ используется современная элементная база, рекомендованная к применению в цепях постоянного тока.

•
  Резервирование между секциями с коммутацией рубильником разъединителем;
• Контроль тока подзаряда АБ;
• Контроль тока заряда/разряда АБ;
• Измерение напряжения между полюсами АБ;
• Измерение напряжения на сборных шинах шкафа ввода и секционирования и шкафов отходящих линий щитовыми приборами;
• Контроль напряжения на шинах ЩПТ и формирование сигнала о его превышении и понижении;
• Контроль пульсаций напряжения на шинах ЩПТ и формирование сигнала о превышении значения пульсации напряжения;
• Световая сигнализация состояния оборудования ЩПТ;
• Световая сигнализация положения коммутационных и защитных аппаратов;
• Защита от импульсных перенапряжений;
• Прерыватель питания для организации шины «мигающего света»;
• Дистанционная сигнализация состояния оборудования ЩПТ и положения коммутационных и защитных аппаратов на ЩПТ.

•
  Цифровые измерительные прибор;
• Прибор измерения напряжения симметрии АБ;
• Устройства контроля и измерения сопротивления изоляции главных шин и напряжения полюсов относительно земли;
• Устройства автоматического поиска линии отходящей от ЩПТ с замыканием на землю;
• Блок аварийного освещения;
• Устройство регистрации аналоговых и дискретных сигналов аварийных событий в системе постоянного тока, включая состояние каждого защитного устройства;

• Передача данных по сети Ethernet.
